Описание

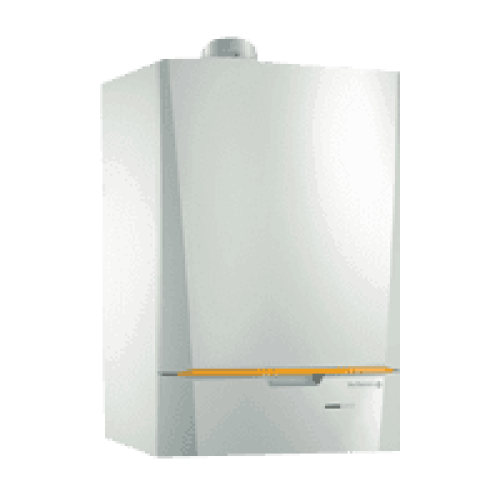

Настенный конденсационный котел Innovens PRO MCA 115 мощностью от 16.6 до 114 кВт, работающий на природном газе или пропане, предназначен для отопления и горячего водоснабжения. Котлы этой серии соединили в себе преимущества технологии конденсации с компактностью настенных котлов. Среди достоинств можно отметить элегантный дизайн, удобство использования и высокие технические характеристики, такие как повышенный среднегодовой КПД (до110%), малые выбросы вредных веществ и очень низкий уровень шума. Минимальные размеры (ширина — 500 мм) решают проблему нехватки места. Компактные и легкие, с бесшумной работой и возможностью подсоединения к коаксиальному дымоходу, котлы PRO MCA везде найдут применение. Они предназначены для водогрейных котельных с закрытой системой и с максимальной рабочей температурой 90°С. Установка рекомендуется для низкотемпературных отопительных установок (Напольное отопление, низкотемпературные радиаторы и т.д.).
Отличительные особенности
- Теплообменник котла — компактный моноблок из сплава алюминия и кремния с большой поверхностью теплообмена и низкими потерями теплоты, с доступной передней частью для легкого технического обслуживания
- Цилиндрическая горелка с предварительным смешением из нержавеющей стали, из сплетенных металлических волокон, модулирующая от 18 до 100 % мощности для наилучшей адаптации к потребностям, оборудована шумоглушителем на подаче воздуха
- 2 панели на выбор, погодозависимая панель управления Diematic iSystem и базовая IniControl
- Центробежный вентилятор с бесшумным подсосом воздуха для горения обеспечивает низкий уровень шума
- Компактная газовая линия с регулятором нулевого давления двумя клапанами и фильтром
- Сифон для воды, образующейся при конденсации, с отводящим трубопроводом
- Автоматический воздухоотводчик
- Светодиодная подсветка внутренностей котла, для облегчения сервисного обслуживания
- Датчик температуры дымовых газов с защитной функцией
- Звукоизолированный кожух котла
- Кронштейн для настенной установки, крепежные детали и техническая информация включены в комплект поставки
- Многочисленное дополнительное оборудование такое как наборы для гидравлического подключения, каскадные системы котлов для 2, 3 или 4 котлов
- Высокий коэффициент полезного действия, до 110 %
- Низкие выбросы загрязняющих веществ: NOx
- Компактные размеры и небольшой вес
- Возможность подсоединения к коаксиальному дымоходу с вертикальным или горизонтальным окончанием, к двухтрубной системе или к 1 дымовой трубе
Описание панели управления DIEMATIC iSYSTEM
Панель управления DIEMATIC iSYSTEM: Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на модулирующую горелку в зависимости от наружной или комнатной температуры.
- Регулирование прямых контуров и/или смесительных контуров.
- Программирование контура горячей санитарно-технической воды и циркуляции горячей санитарно-технической воды.
- Защиту установки и помещения от замораживания в случае отсутствия.
- Управление модулирующей горелкой.
- Управление контуром бассейна или вторым контуром производства горячей санитарно-технической воды.
В комплекте заводской поставки панель управления DIEMATIC iSYSTEM способна автоматически регулировать работу установки центрального отопления с одним прямым контуром без смесительного клапана. Дополнительно к прямому контуру, подключение еще двух контуров со смесительным клапаном возможно при подключении дополнительного оборудования: платы управления контуром со смесителем (для первого контура нужен датчик линии ед. поставки AD 199, для правления вторым контуром необходима плата управления ед. поставки AD 249). До 10 котлов можно объединить в единую систему «каскад», для этого необходимо на ведущий котел установить DIEMATIC iSYSTEM, на ведомые либо DIEMATIC iSYSTEM либо IniControl. Объединенные в одну систему котлы могут обеспечить :
- Управление каскадом до 10 котлов, каждый из которых оборудован модулирующей горелкой
- Управление гидравлической сетью, ГВС и т.д.
- Управление до 20 независимых контуров отопления
Панель управления DIEMATIC iSYSTEM может осуществлять связь с модулями регулирования DIEMATIC VM и с совместимыми системами дистанционного управления. На панели расположены переключатели «Вкл/Выкл», выбора режима работы (ручной режим/автоматический режим), принудительное приготовление горячей воды и многофункциональный дисплей.
Изображение панели управления DIEMATIC iSYSTEM для котла PRO MCA 115
Описание панели управления IniControl
iniControl обеспечивает управление одним прямым контуром отопления и контуром ГВС (без суточного программирования). При подключении датчика наружной температуры (дополнительное оборудование — ед. поставки AD 122) становится возможной модуляция мощности горелки в зависимости от наружной температуры. На широком ЖК-дисплее отображается температура котла, давление в системе отопления, состояние работы системы. В случае неисправности индикация становится мигающей. Для наблюдения за работой установки доступна возможность просмотра списка последних ошибок, а также счётчиков количества часов работы. Панель iniControl предусматривает возможность управления котлом при помощи сигнала 0-10 В (параметры управления настраиваются). При организации каскадной установки панель управления iniControl устанавливается на ведомых котлах, которые при помощи кабеля BUS (дополнительное оборудование) последовательно подключаются к ведущему котлу с панелью iSystem.
Изображение панели управления IniControl для котла PRO MCA 115
Дополнительное оборудование
- Гидравлический модуль PRO MCA 115: НС 139
- Трехходовой смесительный вентиль с сервомотором 1": НС15
- 3-скоростной циркуляционный насос: HC145
- Термогидравлический распределитель HW 200: HC29
- Система нейтрализации конденсата: DU13
- Гранулы (10 кг) для системы DU13: арт. 9422-5601
- Емкостной водонагреватель от 150 до 500 л
- Соединительный комплект PRO MCA 115 к ВL/BP 150-300: EA 121
Рекомендации
Правильная работа оборудования обуславливается точным соблюдением инструкции. Любые операции на оборудовании и отопительной установке должны производиться квалифицированным специалистом. Соблюдать полярность, указанную на клеммах: фаза (L), нейтраль (N) и земля. Конденсационные котлы требуют специально адаптированную для режима работы систему отвода продуктов сгорания или забора свежего воздуха. Ее исполнение зависит от места установки и зданий. Так же нет необходимости соблюдать минимальное расстояние между системой отвода продуктов сгорания в режиме коаксиального дымохода или котлом с горючими материалами. При номинальной мощности температура компонентов не превышает 85°С.
Примечание
Во избежание повреждений котла следует избегать загрязнения идущего на горение воздуха хлор- или фторсодержащими соединениями, активизирующими коррозию (краски, растворители, аэрозольные баллончики, клеи, чистящие и моющие средства и др.).
Эксплуатационные ограничения
- максимальная рабочая температура — 90ºС
- максимальное рабочее давление — 4 бар
- Защитный термостат – 110ºС
- Питание: 230 В / 50 Гц
- Класс защиты: IPX4D
Гарантия качества
Настенный конденсационный котел De Dietrich соответствует всем необходимым требованиям европейских стандартов, в том числе Директивам по газовым аппаратам (90/396 СЕЕ), Директивам по низким напряжениям (73/23 СЕЕ), Директивам по электромагнитной совместимости (89/336 СЕЕ) и Директивам по производительности (92/42 СЕЕ), что подтверждает его надежность и долговечность. Котел сертифицирован в соответствии с российскими стандартами и разрешен для установки Федеральной службой по экологическому, технологическому и атомному надзору.
Срок гарантии на тело котла — 3 лет, системы управления, дополнительное оборудование и запасные части — 2 года.
| Технические характеристики | |
| Вес, кг. | 69 |
| Вид топлива | Пропан / Природный газ |
| Габаритные размеры, м. | 0,75*0,5*0,5 м |
| Гарантийный срок, мес. | 60 |
| Напряжение, В. | 230 |
Внимание! Технические характеристики, комплектация и внешний вид товара могут быть изменены производителем без уведомления.
